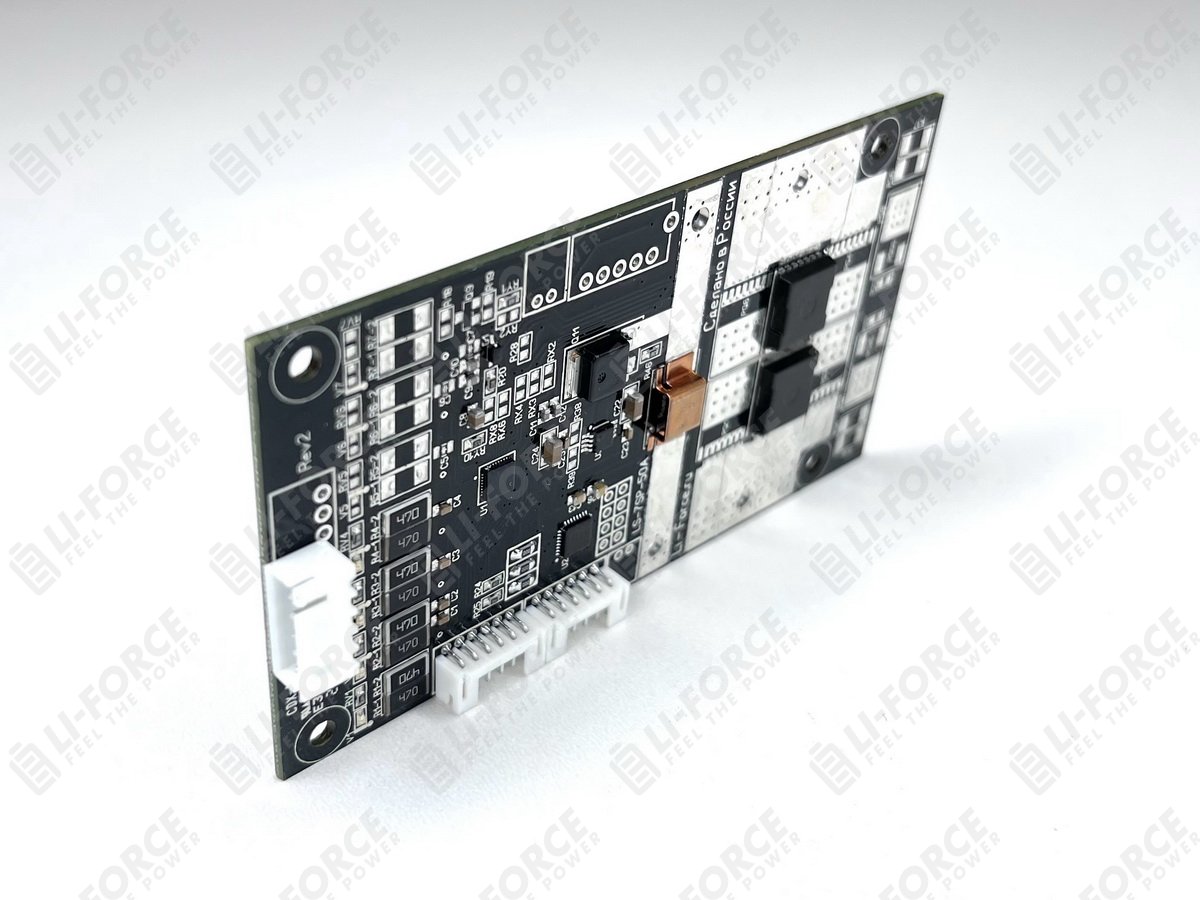

Плата Smart BMS/СКУ LF-BMS-C1 (2s-4s, I2C, HeatCont, LDO)
BMS Li-force LF-BMS-C1 была разработана для мобильных АКБ,
Область применения достаточно обширна. Аккумуляторные батареи на основе этой БМС можно использовать в системах , где необходимо точно знать уровень заряда батареи и ее состояние с возможностью прогнозирования времени работы устройства от батареи.
Батарею с этой БМС можно использовать для Робота, для роботизированной тележки, для беспилотника, для подводного буксировщика, для садовой техники, для металлоискателя , для мобильных устройств.
отличительной особенностью этой БМС является возможность Балансировки батареи в состоянии покоя, то есть батарея балансируется не только в конце заряда, как это делают другие БМС, а даже в процессе работы и в режиме хранения, уникальный алгоритм позволяет отбалансировать батарею так, что после ее полного заряда все ячейки аккумуляторной батареи приходят к зарядному порогу напряжения одновременно!
SMBUS шина позволяет считывать данные с BMS в процессе эксплуатации. Это позволяет потребителю заранее отправлять устройство на зарядку или сигнализировать о критических состояниях батареи по емкости, заряду, температуре, разбалансу, износу и другим показателям.
Современные ключи и сверхточный шунт позволяют получить от батареи до 100А долговременного тока , пиковое значение тока может достигать 150А.
Ключи BMS расположены в плюсовой цепи, поэтому БМС всегда находится на связи.
Процессор BMS вычисляет израсходованное количество энергии при разряде и накапливаемую энергию при заряде. Таким образом, появляется возможность считывать информацию об остаточном количестве энергии в процентах или в Амперчасах.
К LF-BMS-С1 можно подключить многофункциональный дисплей с различным набором отображаемых текущих и исторических данных
- процент заряда батареи SOC (рассчитывается на основе уровня заряда в амперчасах)
- текущее напряжение батареи
- температуру батареи
- температуру силовой части
- потребляемый ток при разряде (со знаком минус)
- ток заряда при заряде АКБ ( со знаком плюс)
- время до конца разряда (вычисляемое на основе среднего тока нагрузки)
- время до конца заряда
- количество полных циклов батареи ("пробег") - Cycle
- здоровье батареи SOH в процентах от начальной емкости
- начальная емкость батареи DES
- полная емкость новой батареи с учетом износа
- остаток заряда батареи в амперчасах - REM
- полная емкость батареи с учетом износа в амперчасах - FCC
- напряжение каждой ячейки аккумулятора в милливольтах
Особенности BMS:
- умное (адаптивное) определение типа нагрузки (остаточная емкость в текущем сеансе определяется с учетом температуры батареи, с учетом ее износа и с учетом максимальных бросков по току)
- потребление в режиме хранения 5 мкА
- потребление в режиме работы 0,3мА
- потребление в режиме отображения информации 3-50 мА
- функция "черный ящик" - сохраняет множество исторической информации (максимальный ток заряда/разряда, максимальную и минимальную температуру эксплуатации, макс. и мин. напряжение каждой ячейки, и многое другое)
Защиты :
- установка любых рабочих порогов по напряжению элементов батареи в мВ
- установка любого порога балансировки, включая уровень напряжения, минимальный уровень заряда в процентах и др.
- возможность ограничить максимальный продолжительный ток нагрузки для защиты батареи
- защита от перегрузки по току с заданным временем в секундах
- защита от скачков тока или короткого замыкания (время в мкс, ток в Амперах)
- защита от заряда при низких температурах
- защита от превышения тока заряда
- возможность блокировки батареи при различных опасных условиях ,( токи , напряжения, температуры. и пр)
Правильная установка защитных параметров позволяет изготовить надежную безопасную аккумуляторную батарею
Для изготовления батареи с подобными возможностями обращайтесь к менеджеру. При желании батарея может быть оборудована дополнительными интерфейсами для чтения данных UART, I2C, SMBUS, CAN Батарея может быть укомплектована дисплеями разных диагоналей, с различным размещением, в том числе и в корпусе самой батареи.
Внимание !!! BMS продается только в составе батареи ! Это связано с трудоемким программированием контроллера под каждую батарею отдельно.
Общие сведения | ||
Страна происхождения | Россия | |
Модель | LF-BMS-С1 | |
Основные характеристики | ||
Конфигурация | Li-Ion, LiFePO4, LiTiO, 2S, 3S, 4S | |
Ток заряда долговременный | 60 А | |
Ток заряда максимальный (60 сек) | 60 А | |
Ток заряда пиковый (3 сек) | 50 А | |
Ток разряда долговременный | 100 А | |
Ток разряда максимальный (60 сек) | 150 А | |
Ток разряда пиковый (3 сек) | 100 А | |
Ток балансировки | Li-Ion/LiFePO4/LiTiO - 180мА/150мА/120мА. Опционально: 50-200мА мА на канал мА на канал | |
Функции | защита от перезаряда, защита от переразряда, защита от перегрузки по току, защита от КЗ, защита от перегрева, балансировка, cимметричная (один провод на заряд-разряд) | |
Физические характеристики | ||
Вес | 100 гр | |
Габариты (Д*Ш*В) | 105*56*10 мм | |
Температура эксплуатации | -20~60 ºC | |
