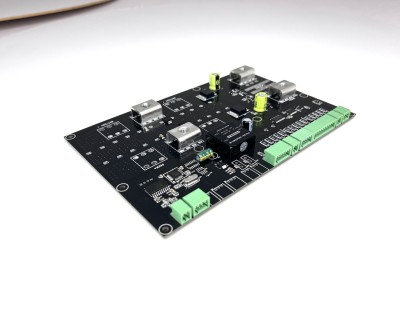

Плата Smart BMS/СКУ LF-BMS-B6 MAX (6s-15s, MCU CAN, LDO)

Артикул: 8989
На складе: свяжитесь с менеджером
Гарантия
уточните

BMS B6 была разработана для средних и тяжелых АКБ

SMBUS / CAN / RS-485 шина позволяет считывать данные с БМС в процессе эксплуатации. Это позволяет потребителю заранее отправлять устройство на зарядку или сигнализировать о критических состояниях батареи по емкости, заряду, температуре, разбалансу, износу и другим показателям.

Интерфейсы CAN и RS-485 имеют гальваническую развязку.

Современные ключи и сверхточный шунт позволяют получить от батареи до 300А долговременного тока,  пиковое значение тока может достигать 500А.

Ключи BMS расположены в плюсовой цепи, поэтому БМС всегда находится на связи.

К LF-BMS-B6 можно подключить многофункциональный дисплей с различным набором отображаемых текущих и исторических данных


Процессор BMS вычисляет израсходованное количество энергии при разряде и накапливаемую энергию при заряде. Таким образом, появляется возможность считывать информацию об остаточном количестве энергии в процентах или в Амперчасах.

К этой БМС можно подключить дисплей, который отображает много полезной информации :

- процент заряда батареи SOC (рассчитывается на основе уровня заряда в амперчасах)

- текущее напряжение батареи

- температуру батареи

- температуру силовой части

- потребляемый ток при разряде (со знаком минус)

- ток заряда АКБ ( со знаком плюс)

- время до конца разряда (вычисляемое на основе среднего тока нагрузки)

- время до конца заряда

- количество полных циклов батареи ("пробег")  - Cycle

- здоровье батареи SOH в процентах от начальной емкости

- начальная емкость батареи DES

- полная емкость новой батареи с учетом износа

- остаток заряда батареи в амперчасах - REM

- полная емкость батареи с учетом износа в амперчасах - FCC

- напряжение каждой ячейки аккумулятора в милливольтах


Особенности BMS:

- умное (адаптивное) определение типа нагрузки (остаточная емкость в текущем сеансе определяется с учетом температуры батареи, с учетом ее износа и с учетом максимальных бросков по току)

- потребление в режиме хранения 5 мкА

- потребление в режиме работы 2 мА

- потребление в режиме отображения информации 3-50 мА

- функция "черный ящик" - сохраняет множество исторической информации (максимальный ток заряда/разряда, максимальную и минимальную температуру эксплуатации, макс. и мин. напряжение каждой ячейки, и многое другое)

Защиты :

- установка любых рабочих порогов по напряжению элементов батареи в мВ

- установка любого порога балансировки, включая уровень напряжения, минимальный уровень заряда в процентах и др.

- возможность ограничить максимальный продолжительный ток нагрузки для защиты батареи

- защита от перегрузки по току с заданным временем в секундах

- защита от скачков тока или короткого замыкания (время в мкс, ток в Амперах)

- защита от заряда при низких температурах

- защита от превышения тока заряда

- возможность блокировки батареи при различных опасных условиях ,( токи , напряжения, температуры. и пр)

Правильная установка защитных параметров позволяет изготовить надежную безопасную аккумуляторную батарею

Для изготовления батареи с подобными возможностями  обращайтесь к менеджеру. При желании батарея может быть оборудована дополнительными интерфейсами для чтения данных UART, I2C, SMBUS, RS-485, CAN Батарея может быть укомплектована дисплеями разных диагоналей, с различным размещением, в том числе и в корпусе самой батареи.

Внимание !!! BMS продается только в составе батареи ! Это связано с трудоемким программированием контроллера под каждую батарею отдельно.

Общие сведения
Страна происхожденияРоссия
МодельLF-BMS-B6 MAX
Основные характеристики
КонфигурацияLi-Ion, LiFePO4, LiTiO, 6S, 7S, 8S, 9S, 10S, 11S, 12S, 13S, 14S, 15S
Ток заряда долговременный200 А
Ток заряда максимальный (60 сек)400 А
Ток разряда долговременный240 А
Ток разряда максимальный (60 сек)480 А
Ток балансировкиLi-Ion/LiFePO4/LiTiO - 90мА/75мА/60мА. Опционально: 50-200мА мА на канал
Функциизащита от перезаряда, защита от переразряда, защита от перегрузки по току, защита от перегрева, балансировка, cимметричная (один провод на заряд-разряд)
Физические характеристики
Габариты (Д*Ш*В)195*130*20 мм
